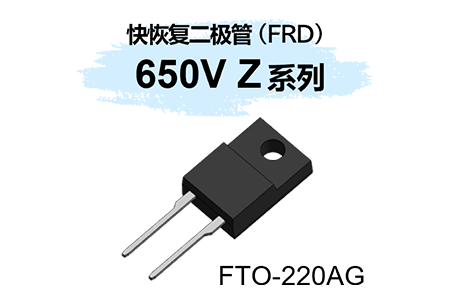

新電元工業將擴充650V高耐壓大電流快速恢復二極管“Z系列”的產品陣容。
近年來，隨著開關電源的高性能化與小型化，電路的高頻化正在飛速進展。隨之而來的噪聲增加、損耗發熱以及效率下降等課題日益凸顯，在元器件選型和散熱對策方面令設計人員十分苦惱。在這樣的背景下，電源、照明及工控設備市場對能夠同時滿足“低噪聲”、“高速開關”及“高效率”要求的半導體器件需求極為迫切。
為解決這些技術課題，新電元工業在其650V高耐壓大電流快速恢復二極管“Z系列”中新增了四款產品。
該產品採用超低注入結構與載流子壽命控制技術，與之前產品相比，噪聲降低約40%，並實現了trr=25~40ns的高速開關性能。 進而，與其他公司產品相比，可實現效率提升1%、內部損耗降低3.2W，為開關電源的高頻化做貢獻。
■ 特長
低噪聲與軟恢復特性
與之前產品及競爭產品相比，IRP和VRP均降低約40％。
為減少降噪元器件數量和滿足規格要求做貢獻。
高速開關
實現trr＝25～40ns。
支持高頻化，有助於提升電路效率。
高效率與低損耗
相較於競爭產品FRD，效率提升1%，內部損耗降低3.2W。
為節能化做貢獻。
高耐壓和高溫保證
VRRM＝650V、Tj＝175℃保證。採用第5代設計規則，提升可靠性。
其他
・全模封結構
・端子無鉛化、符合RoHS指令
■ 產品規格
| Products | 絕對最大額定值 （Tc=25°C） | 電氣特性 （Tc=25°C） |
Package | |||||
| Tj [°C] |
VRRM [V] |
IF [A] |
IFSM [A] |
VF max. [V] |
IR max. [uA] |
trr max. [ns] |
||
| SF10L65ZSM | -55～175 | 650 | 10.0 | 100 | 2.8 | 50 | 25 | FTO-220AG |
| SF10L65ZVM | -55～175 | 650 | 10.0 | 100 | 1.7 | 50 | 35 | FTO-220AG |
| SF20L65ZSM | -55～175 | 650 | 20.0 | 100 | 2.8 | 50 | 30 | FTO-220AG |
| SF20L65ZVM | -55～175 | 650 | 20.0 | 100 | 1.7 | 50 | 40 | FTO-220AG |
■ 用途示例
・各類電源設備
・各類照明設備
・各類工控設備
■ 外形尺寸圖
